一．概述

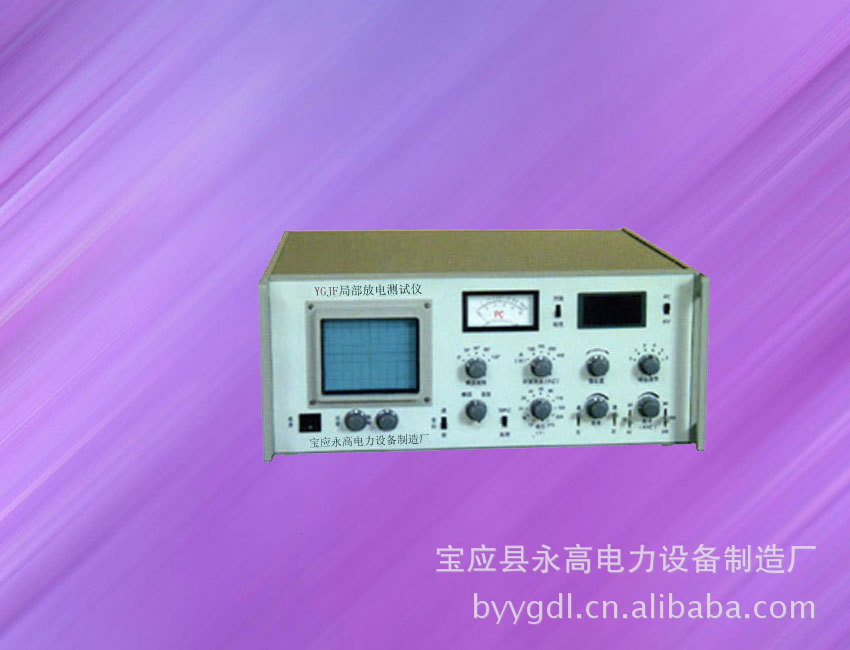

YGJF局部放电测试仪是我厂继YG型局部放电测试仪后研制开发生产的又一新颖仪器。它基本上保持了YG的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。YGJF局部放电测试仪是根据IEC（270）标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB-1208-97中关于局部放电测试对测试仪器规定的技术要求。具有灵敏度高、测试的试品范围广，有高频椭圆扫描，放电系统动态范围大，并采用先进的抗干扰组件和独特的门显示电路，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。
二、YGJF局部放电测试仪的技术参数
1．可测试品的电容范围：6pF-250uF
2．检测灵敏度及允许电流（见表1）。
3．椭圆扫描时基
（1）频率：50、100、150、200、400Hz。
（2）旋转：以30度为一档，可旋转120度。
（3）工作方式：标准-扩展-直线。
（4）高频时基椭圆可按输入电压（13-275V）调至正确大小。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚集调节旋钮。
5．放大器
（1）3dB低频端频率fL：20、40kHz任选。
（2）3dB低频端频率fL：200、300kHz任选。
（3）增益调节：粗调6档，档间增益差20±1dB。
（4）细调范围：>20dB。
（5）正、负脉冲响应不对称性：<1dB。
表1检测灵敏度及输入单元允许电流值
输入单元序号 | 调电容范围 | 灵敏度（PC） （不平衡电路） | 允许电流有效值 | |
不平衡电路 | 平衡电路 | |||
1 | 6-25-100微微法 | 0.02 | 30毫安 | 0.25安 |
2 | 25-100-400微微法 | 0.04 | 60毫安 | 0.5安 |
3 | 100-400-1500微微法 | 0.06 | 120毫安 | 1安 |
4 | 400-1500-6000微微法 | 0.1 | 0.25安 | 2安 |
5 | 1500-6000-25000微微法 | 0.2 | 0.5安 | 4安 |
6 | 0.006-0.025-0.1微法 | 0.3 | 1安 | 8安 |
7 | 0.025-0.1-0.4微法 | 0.5 | 2安 | 15安 |
8 | 0.1-0.4-1.5微法 | 1 | 4安 | 30安 |
9 | 0.4-1.5-6.0微法 | 1.5 | 8安 | 60安 |
10 | 1.5-6.0-25微法 | 2.5 | 15安 | 120安 |
11 | 6.0-25-60微法 | 5 | 25安 | 200安 |
12 | 25-60-250微法 | 10 | 50安 | 300安 |
7R | 电阻 | 0.5 | 2安 | 15安 |
6．时间窗：（1）窗宽：可调，5度-150度（50Hz）。
（2）窗位置：每一窗可旋转0度-170度。
（3）两个时间窗可分别或同时控制。
7．脉冲峰值表：（1）线性指示：0-100误差不大于5%。
（2）对数指示：1-100误差不大于5%。
8．具有辅助识别放电脉冲相应的零标志系统。 9．工作电流：220V±10%工频
10．YGJF局部放电测试仪的体积：440×430×180mm。 11．重量：约15Kg
